Vorteile einer automatischen Isometrie-Erzeugung

Moers – 11. November 2022: Wer seine Rohrleitungen schnell und unkompliziert fertigen möchte, nutzt Rohrleitungsisometrien. Basierend auf diesen Dokumenten können die Rohre analysiert, gefertigt und dokumentiert werden. Ein unverzichtbares Werkzeug, von dem immer noch zu wenig Gebrauch gemacht wird. Im Maschinen- und Anlagenbau finden sich noch immer viele Unternehmen, die bei der Planung von Rohrleitungen ihre Isometrien händisch erzeugen. In Zeiten intelligenter und erschwinglicher CAD-Lösungen ist das eine unnötige Arbeit.

Rohrleitungsplanung: 3D bevorzugt
Die maschinennahe Rohrleitungsplanung wird typischerweise mit einer 3D CAD Software, wie Creo Piping von PTC oder im Großanlagen-Format mit Hilfe einer Anlagenbausoftware, wie M4 PLANT von CAD Schroer, vorgenommen. Diese Lösungen sind mehr als erschwinglich, betrachtet man die damit gewonnene Planungsgeschwindigkeit oder -qualität. Das Ergebnis ist immer eine detaillierte Planung der Rohrleitungsverläufe inklusive aller Stücklisten für Rohre, Ventile, Dichtungen oder Schrauben.

Rohrleitungsisometrien schnell & automatisch erzeugen

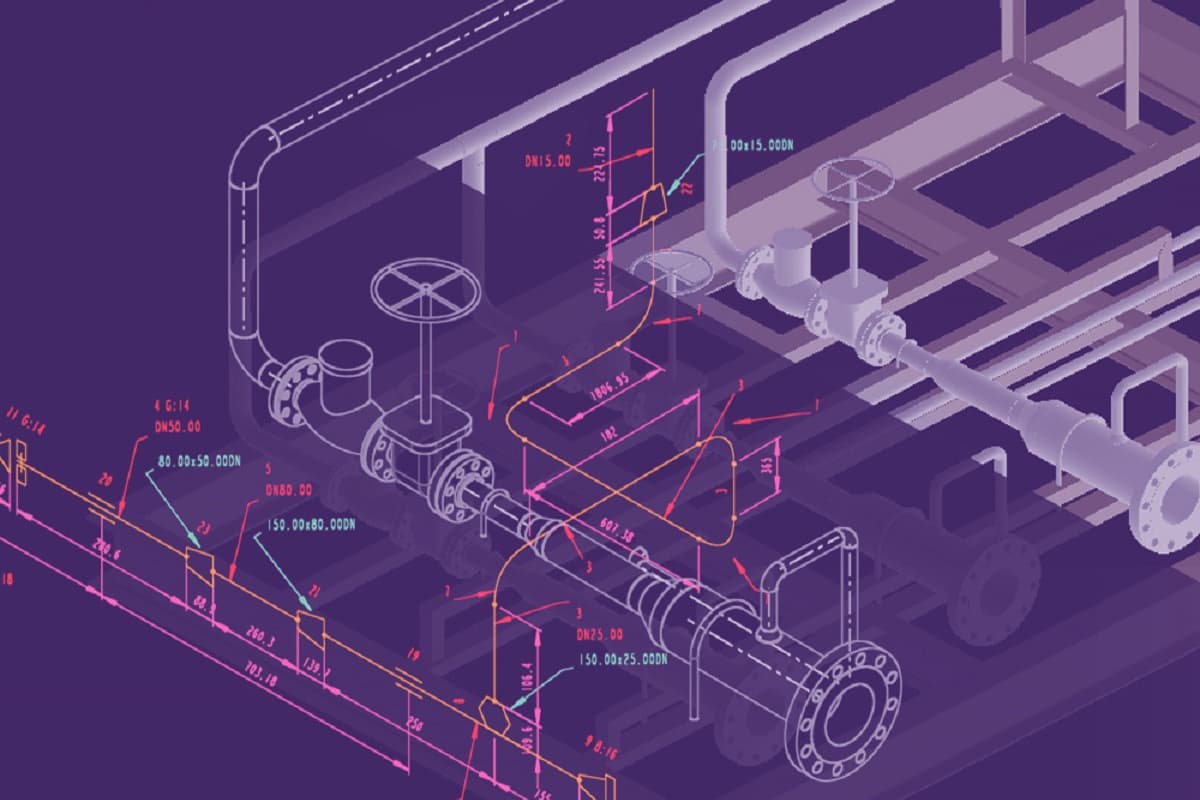

Eine intelligente Lösung verwendet 3D-Rohrleitungsdaten aus M4 PLANT, Creo Piping oder anderen Systemen und erstellt daraus automatisch unmaßstäbliche Rohrleitungsisometrien inklusive der dazugehörigen Stücklisten, Zuschnittlisten und Rohrbiegetabellen für die Fertigung. Eine solche Lösung ist M4 ISO, eine Software zur automatischen Erzeugung von Rohrleitungsisometrien auf Basis von 3D-Planungsdaten. Diese Software erzeugt alle Unterlagen in Sekunden fertigungsgerecht und passt diese den Unternehmensstandards an. Ein unschätzbarer Vorteil, vergleicht man dies zunächst mit der manuellen Isometrie-Erzeugung, die weitaus aufwendiger, fehleranfälliger, zeitaufwendiger und damit wesentlich teurer ist.

Fertigungsgerecht dokumentieren
Durch die Nutzung von standardisierten Symbolen und isometrischen Darstellungen, liefert M4 ISO auf Knopfdruck fertigungsgerechte Unterlagen. Diese sind für jeden Rohrleitungsbauer verständlich und geben ihm ganz klar vor, wie der einzelne Rohrleitungsstrang zu fertigen und an welchen Stellen er zu befestigen ist. Denn eine Isometrie beinhaltet Maße und Gefälle für jedes Rohrleitungsteil und die darin verbauten Komponenten. Zuschnittlisten geben genau vor, wie viel und welches Material benötigt wird. Die maschinenfertigen Biegetabellen beschleunigen den Biegeprozess. Selbst Schweißlisten werden automatisiert erzeugt, um eine durchgehende Dokumentation auf der Baustelle und darüber hinaus zu gewährleisten.

Rohrleitungsisometrien aus einem Guss
Die Software zur automatischen Erzeugung unmaßstäblicher Rohrleitungsisometrien M4 ISO von CAD Schroer bietet die Möglichkeit die Isometrien in ihrer Form und ihrem Aussehen, komplett an das eigene Unternehmen anzupassen. Die Isometrien werden danach komplett automatisch und direkt mit den Zeichnungsvorlagen des Unternehmens erstellt.

M4 ISO Informationen und Testversion >>
